MSI MPG Z690 Carbon WIFI(DDR5)主板评论:一款体面的中端Z690

随着英特尔第12代(Alder Lake)生命周期接近尾声,其第13代核心系列预计将于今年年底推出;我们正在寻找Z690芯片组的高级型号。正如我们所知,Intel的Z690芯片组(LGA 1700)将为即将推出的第13代Core系列提供支持,因此它确实为希望今天构建第12代Core系统并可能在稍后进行升级的用户提供了可行的升级途径。

MSI MPG Z690 Carbon WIFI(DDR5)主板评论:一款体面的中端Z690

今天测试台上的型号是MSI MPG Z690 Carbon WIFI,具有坚实的功能集,包括2.5 GbE和Wi-Fi 6E网络、两个全长PCIe 5.0插槽、四个PCIe 4.0 x4 M.2插槽,以及一个大型19相电源传输。MPG Z690 Carbon WIFI定位于市场的中端市场,但在350-400美元的价位上,微星确实存在一些激烈的竞争。现在是时候看看Z690 Carbon WIFI是如何堆叠起来的了,看看它以游戏为中心的型号低于其爱好者级别的MEG系列能否交付产品了。

MSI MPG Z690 Carbon WIFI(DDR5)主板评论:一款体面的中端Z690

MSI有几个关键范围,目标用户希望构建不同类型和级别的系统,以区分不同级别的主板。其Pro系列面向专业人士和SMB,其MPG(Performance Gaming)系列面向希望最大化帧速率和性能的玩家。它拥有适用于所有不同场景的主板,包括为旗舰和高规格型号保留的MEG(热情游戏)系列,以及以较低入门价位提供具有竞争力的控制器套件和功能的MAG(阿森纳游戏)系列。

MSI MPG Z690 Carbon WIFI(DDR5)主板评论:一款体面的中端Z690

旗舰机型,如MEG Z690 Godlike,几乎可以提供任何用户在桌面平台上所需的一切。当然,MSI的任何Z690型号都可以用于各种组合工作负载,包括渲染、图像处理和游戏。尽管如此,每个系列都侧重于不同的价位和不同级别的控制器支持。

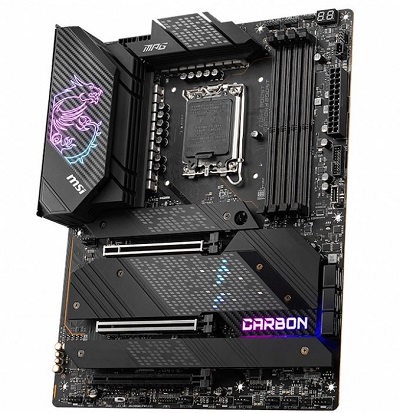

看看MSI MPG Z690 Carbon WIFI,它基于碳纤维美学,黑色散热器覆盖全黑色PCB。MSI在后面板盖上包括一个可定制的RGB Dragon徽标,以及一个RGB Carbon徽标,该徽标也可在芯片组散热器上定制。在主板的中间部分是另一个可定制的RGB LED区域,其中M.2散热器和芯片组散热器也包含了未来派和整洁的灰色和黑色图案。MSI确实通过一个4针和三个3针RGB LED连接器为用户提供了进一步的定制途径。

MSI MPG Z690 Carbon WIFI(DDR5)主板评论:一款体面的中端Z690

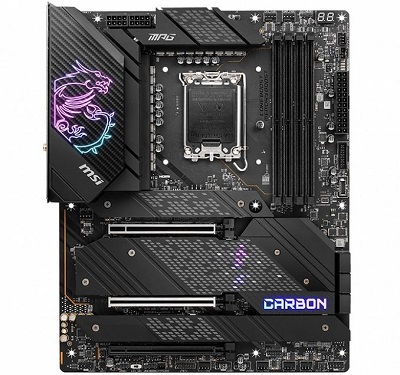

该板的PCIe和存储插槽位于MPG Z690 Carbon WIFI的下半部。夹在盖板和散热器之间的是一对可在x16/x0或x8/x8下运行的全长PCIe 5.0插槽,其中第三个全长插槽以电子方式锁定为PCIe 3.0 x4。关于存储,MSI总共包括五个M.2插槽,其中三个允许支持PCIe 4.0 x4 M.2驱动器,一个支持PCIe4.0 x4和SATA,第五个支持PCIe 3.0 x4和SATA。对于传统存储或设备(如光盘驱动器),MSI总共包括六个SATA端口,其中四个由芯片组供电,支持RAID 0、1、5和10阵列,两个通过ASMedia ASM1061 SATA控制器。

位于右上角的四个内存插槽最多支持DDR5-6666(1DPC 1R),但选择填充所有四个插槽的用户最多可以安装DDR5-5600。就容量而言,用户可以在所有四个槽中安装多达128 GB的内存,但当使用1DPC 2R内存(双通道中有两个存储棒)时,用户可以受益于更快的内存(最多DDR5-6000)。

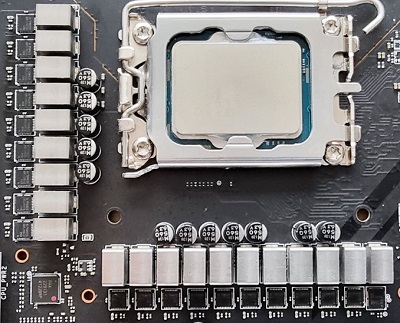

专注于电源传输,MSI采用直接18+1+1相设计,CPU VCore采用18个Renesas 220075R0 75 a功率级,iGPU采用1个Renesa 220075R 75功率级。控制功率传输的是一个Renesas RAA229131 20相PWM控制器,功率传输工作在18+1。它代表了一种简单的每通道单相设计,无需分组、配对或倍频器。为电路板的CPU VCAUX电压供电的是一个单片电源系统M2940A PWM控制器,它驱动一个MP87992 70 a功率级,使设计成为18+1(CPU VCore/iGPU)和1+0(VCCAUX),所有人都认为这是一种高级电源传输,能够进一步超频Intel解锁的第12代Core。

MSI MPG Z690 Carbon WIFI(DDR5)主板评论:一款体面的中端Z690

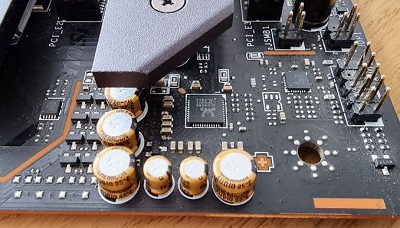

MSI MPG Z690 Carbon WIFI采用Realtek ALC4080 HD音频编解码器,具有出色的板载音频解决方案。HD音频编解码器本身没有任何EMI屏蔽,但底部两个全长PCIe插槽之间的扩展双M.2散热器稍微覆盖了它。七个日本Gold Nichicon音频电容器补充了这一点,MSI包括一条PCB线路,与电路板的其余控制器和组件分离。

在后面板上,MSI包括多种输入和输出,包括一个USB 3.2 G2x2 Type-C、五个USB 3.2 G1 Type-a和四个USB 2.0端口。还提供了一对视频输出,包括一个HDMI 2.1和一个DisplayPort 1.4输出,以及一个不错的网络阵列,带有一个Intel I225-V 2.5 GbE控制器和一个Intel AX211 Wi-Fi 6E CNVi。MSI还有一个具有竞争力的机载音频解决方案,该解决方案具有五个3.5毫米音频插孔和一个由Realtek ALC4080 HD音频编解码器供电的S/PDIF光输出。

最后后面的面板是一个小BIOS Flashback按钮,其相关USB端口由白色矩形环突出显示。寻找CMOS电池的用户可以在音频输入/输出阵列后面找到它,跳线ping位于电路板标题选择的最下面一行。

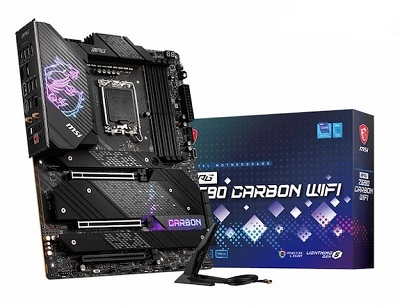

在零售包装内的板中包括一个适度但充足的配件选择,以让用户立即开箱。这包括两条黑色SATA电缆、三条RGB LED延长电缆、一个漂亮的清洁刷、一个箱子徽章、一对螺丝刀、EZ install M.2夹子、一个带有主板软件和驱动程序的USB闪存驱动器、用户手册,以及一个Intel AX211 Wi-Fi 6E天线。

MSI MPG Z690 Carbon WIFI的建议零售价为400美元,但在撰写本文时,它可以在亚马逊以350美元的价格购买,也可以在Newegg以369美元的略高价格购买。就竞争而言,价格范围在350美元至400美元之间的几块板也具有很强的竞争力。这些型号包括华硕ROG Strix Z690-F游戏WIFI,售价368美元,以及GIGABYTE广受欢迎的Z690 Aorus Master,我们之前已经对其进行了审查,并从10 GbE网络中受益,目前在Newegg的售价为320美元(撰写本文时)。

MSI MPG Z690 Carbon WIFI(DDR5)主板评论:一款体面的中端Z690

考虑到在价位上的激烈竞争,所有供应商都希望为用户提供物超所值的服务,如果你可以考虑350到400美元的价格,那么MSI还有很多事情要做。MSI MPG Z690 Carbon WIFI确实有很多优势,包括Wi-Fi 6E、五个M.2插槽和稳定的19相电源。不过,证据总是在布丁(性能)上,现在是时候看看它与我们测试过的其他Z690机型(包括GIGABYTE外观非常漂亮的Z690 Aorus Master)相比有什么不同了。
